洋馬3TNV84T 4TNV84T 4TNV98T 4TNV106T柴油機渦輪增壓器故障處理方法與結構工作原理圖

基本工作原理

渦輪增壓器是用來把空氣壓進發動機的，它主要是依靠廢氣排放驅動渦輪來工作的．驅動洋馬柴油發動機渦輪增壓器的動力來源于發動機排出的廢氣。在洋馬柴油發動機低速運轉時，排氣壓力和溫度都較低，渦輪轉速亦較低（約為1000r/min），因此，壓氣機泵輪不能產生進氣增壓壓力，在此狀態下，洋馬柴油發動機的進氣效果與自然吸氣發動機沒有明顯差異；隨著發動機轉速和負荷增加，排氣壓力和溫度都大幅升高，渦輪的轉速也隨之加快，當渦輪達到一定轉速時增壓開始（現代發動機最低在1500r/min左右就可以進入增壓狀態），當洋馬柴油發動機全負荷運轉時，渦輪轉速可以達到（10~15）×104r/min。

渦輪增壓器主要由渦輪機和壓氣機等部分組成。

渦輪機的進氣口與發動機排氣歧管相連，渦輪機的排氣口則接在排氣管上；壓氣機的進氣口與空氣濾清器相連，壓氣機的排氣口則接在進氣歧管上。

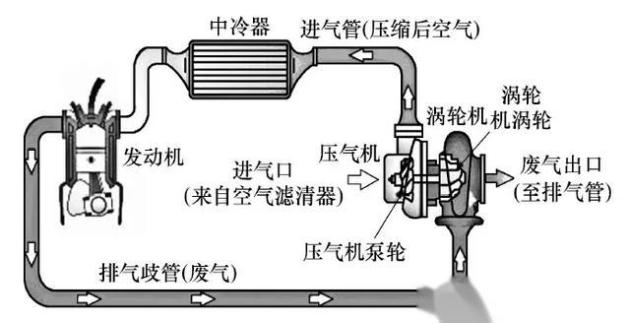

圖1 渦輪增壓器的基本組成

從發動機排氣歧管排出的是高溫高壓的廢氣，具有一定的能量。在自然吸氣發動機中，這部分能量往往隨著廢氣的排放而白白浪費，而渦輪增壓器的動力來源恰恰就是這些廢氣。渦輪機渦輪與壓氣機泵輪通過增壓器軸剛性連接，這部分稱作增壓器轉子。增壓器轉子通過浮動軸承（轉子高速旋轉時可保證摩擦阻力矩較小）固定在增壓器中。

發動機工作時，排出的廢氣以一定角度高速沖擊渦輪，使增壓器轉子高速旋轉，于是，壓氣機泵輪以同樣的高速擠壓進氣空氣。受壓后的空氣溫度會升高，影響其密度，因此，在壓縮空氣通向進氣歧管的中間通路上增設了一個空氣冷卻器（簡稱中冷器）以冷卻增壓后的空氣，最終使更多、密度更大的空氣進入氣缸，從而實現進氣增壓的目的。

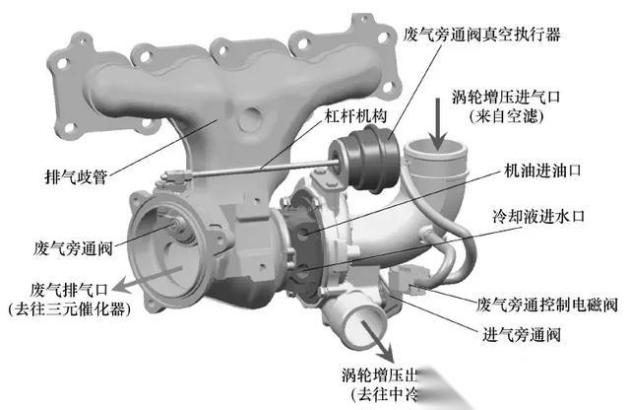

為了使渦輪增壓器能夠更好地發揮其效能，除了渦輪機和壓氣機兩個最主要的組成部件外，渦輪增壓器上還設置了其他輔助控制元件，宜昌Perkins帕金斯4008TAG2發動機銷售售后代理商費用,三亞Perkins帕金斯1206F-E70TTAG4發動機缸套組件去哪找,林芝Perkins帕金斯403D-11發動機缸蓋專業服務中心,宜昌Perkins帕金斯4008TAG2發動機銷售售后代理商在什么地方買,
