康明斯QSK45柴油發動機示意圖

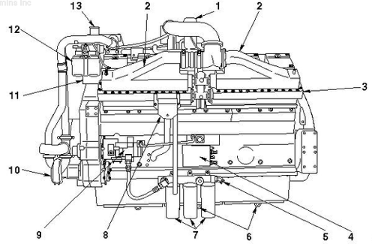

 康明斯QSK45 （右側）

1渦輪增壓器,2 LTA出水管接頭,3發動機出水管接頭,4節溫器殼體,5中冷器排氣管,6旁通水管,7水泵,8水泵排放,9冷卻液進口接頭,10機油濾清器,11中冷器總成,12機油加注口和機油標尺管（位置可能會變化）,13進氣歧管蓋。

 康明斯QSK45 （左側）

1渦輪增壓器,2進氣歧管蓋,3中冷器總成,4電子控制閥總成（ECVA）,5燃料進口接頭,6發動機機油排放口7燃油濾清器,8曲軸箱呼吸器,9燃油泵,10  LTA 水泵,11節溫器殼體支架,12水濾器,13 LTA 出水管接頭。

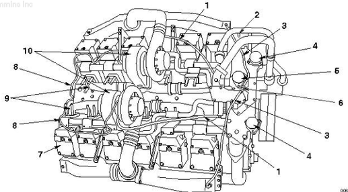

康明斯 QSK45 （頂視圖）

1渦輪增壓器冷卻液供應管，2中冷器進水口溫度傳感器，3冷卻液排氣管連接式中冷器，4發動機出水管接頭，5 LTA出水管接頭，6中冷器排氣管連接式發動機，7搖臂室蓋，8渦輪增壓器機油供油管，9排氣歧管，10渦輪增壓器。

康明斯QSK柴油發電機控制系統電路板示意圖

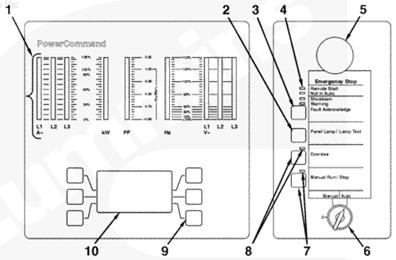

康明斯柴油發電機操作者接口面板

1數字 VAC 儀表板，2面板指示燈/指示燈測試按鈕，3故障確認按鈕，4遠程起動、非自動、停機、警告狀態，5緊急停機按鈕，6 0/手動/自動開關，7手動運行/停機按鈕指示燈，8運行按鈕指示燈，9顯示菜單選擇按鈕（6 個之中的 1 個），10圖形顯示器。

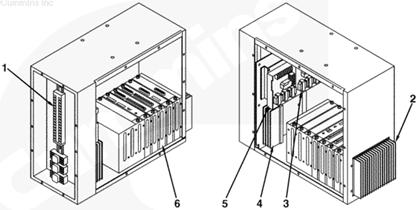

康明斯柴油發動機控制殼體 1

1 TB3，2燃油系統電路板散熱器，3 PT/CT電路板，4電壓調節器輸出模塊，5總線PT模塊，6插件箱。

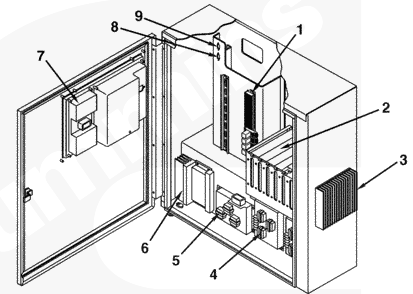

康明斯柴油發動機控制殼體 2

1 TB3，2插件箱，3散熱器，4總線PT模塊，5 PT/CT電路板，6電壓調節器，7操作者接口面板，8接頭 13，9接頭 12。
